内存管理

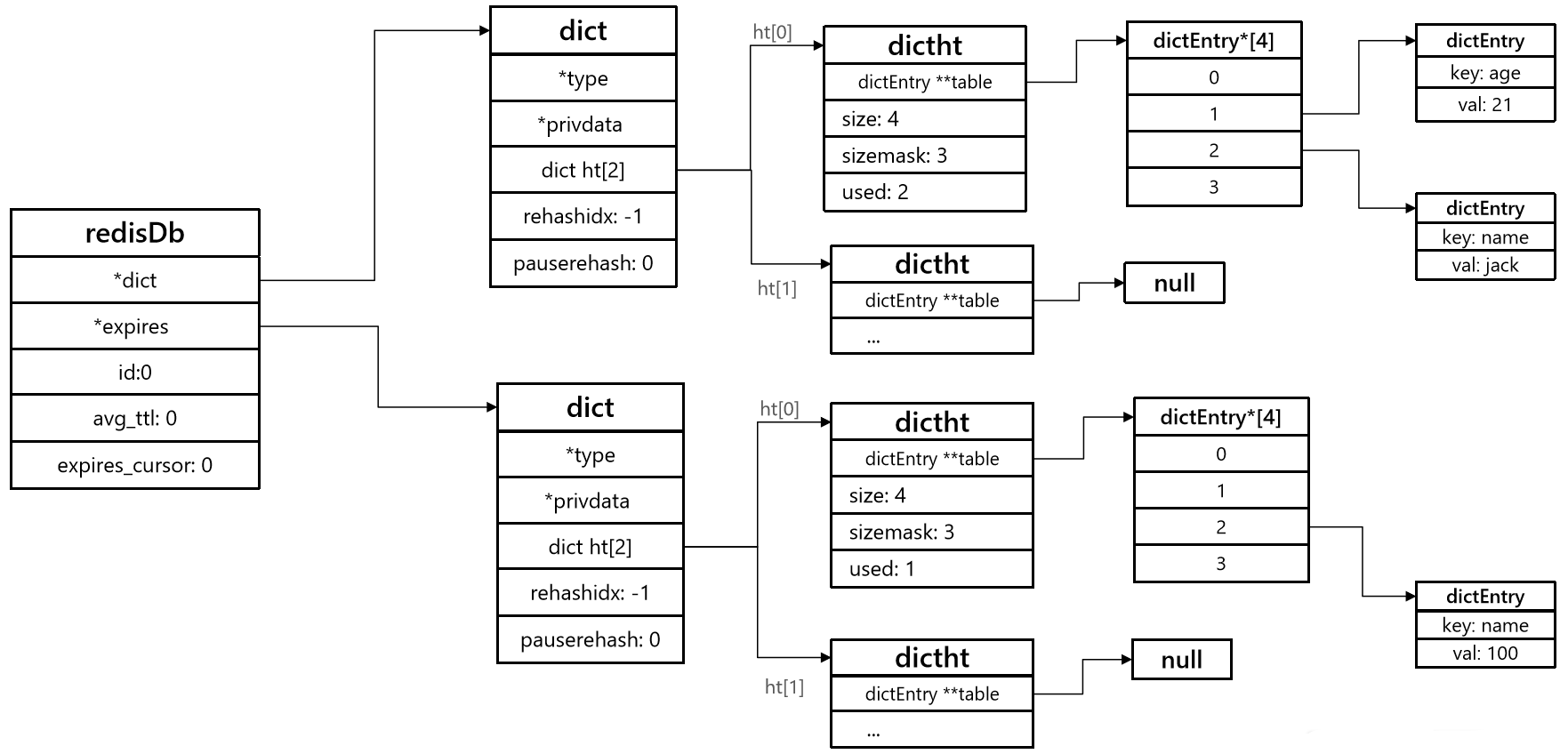

数据库抽象 redisDb

redisDb 中 dict 存储 key-value，expires 存储 key-ttl。

typedef struct redisDb {
    dict *dict;                 /* 存放所有key及value的地方，也被称为keyspace*/
    dict *expires;              /* 存放每一个key及其对应的TTL存活时间，只包含设置了TTL的key*/
    dict *blocking_keys;        /* Keys with clients waiting for data (BLPOP)*/
    dict *ready_keys;           /* Blocked keys that received a PUSH */
    dict *watched_keys;         /* WATCHED keys for MULTI/EXEC CAS */
    int id;                     /* Database ID，0~15 */
    long long avg_ttl;          /* 记录平均TTL时长 */
    unsigned long expires_cursor; /* expire检查时在dict中抽样的索引位置. */
    list *defrag_later;         /* 等待碎片整理的key列表. */
} redisDb;

内存分配

Redis 基于内存存储数据，所有数据存储在 redisDb 结构体的 dict 中，key 固定为 string 类型，value 类型可选，内存分配取决于数据类型具体实现。

内存使用限制

Redis之所以性能强，最主要的原因就是基于内存存储。然而单节点的Redis其内存大小不宜过大，会影响持久化或主从同步性能。
我们可以通过修改配置文件来设置Redis的最大内存：

# 格式：
# maxmemory <bytes>
# 例如：
maxmemory 1gb

当内存使用达到上限时，就无法存储更多数据了。为了解决这个问题，Redis提供了一些策略实现内存回收：

内存回收

Redis 内存回收发生在两个场景：

1. key 过期后
2. 内存使用达到阈值

key 过期回收

惰性删除

不是在TTL到期后就立刻删除，而是在访问一个key的时候，检查该key的存活时间，如果已经过期才执行删除。

// 查找一个key执行写操作
robj *lookupKeyWriteWithFlags(redisDb *db, robj *key, int flags) {
    // 检查key是否过期
    expireIfNeeded(db,key);
    return lookupKey(db,key,flags);
}
// 查找一个key执行读操作
robj *lookupKeyReadWithFlags(redisDb *db, robj *key, int flags) {
    robj *val;
    // 检查key是否过期    if (expireIfNeeded(db,key) == 1) {
        // ...略
    }
    return NULL;
}

int expireIfNeeded(redisDb *db, robj *key) {
    // 判断是否过期，如果未过期直接结束并返回0
    if (!keyIsExpired(db,key)) return 0;
    // ... 略
    // 删除过期key
    deleteExpiredKeyAndPropagate(db,key);
    return 1;
}

周期删除

通过一个定时任务，周期性的抽样部分过期的key，然后执行删除。极端情况下，惰性删除可能过期后没有人再访问（可能业务逻辑判定），周期删除解决该问题。周期删除有两种模式：

• SLOW：Redis服务初始化函数initServer()中设置定时任务，按照server.hz的频率来执行过期key清理，模式为SLOW

• FAST：Redis的每个事件循环前会调用beforeSleep()函数，执行过期key清理，模式为FAST

SLOW模式规则：

1. 执行频率受server.hz影响，默认为10，即每秒执行10次，每个执行周期100ms。
2. 执行清理耗时不超过一次执行周期的25%.默认slow模式耗时不超过25ms
3. 逐个遍历db，逐个遍历db中的bucket，抽取20个key判断是否过期
4. 如果没达到时间上限（25ms）并且过期key比例大于10%，再进行一次抽样，否则结束

FAST模式规则（过期key比例小于10%不执行 ）：

1. 执行频率受beforeSleep()调用频率影响，但两次FAST模式间隔不低于2ms
2. 执行清理耗时不超过1ms
3. 逐个遍历db，逐个遍历db中的bucket，抽取20个key判断是否过期
4. 如果没达到时间上限（1ms）并且过期key比例大于10%，再进行一次抽样，否则结束

内存不足回收

当Redis内存使用达到设置的上限时，主动挑选部分key删除以释放更多内存的流程。Redis会在处理客户端命令的方法processCommand()中尝试做内存回收

int processCommand(client *c) {
    // 如果服务器设置了server.maxmemory属性，并且并未有执行lua脚本
    if (server.maxmemory && !server.lua_timedout) {
        // 尝试进行内存淘汰performEvictions
        int out_of_memory = (performEvictions() == EVICT_FAIL);
        // ...
        if (out_of_memory && reject_cmd_on_oom) {
            rejectCommand(c, shared.oomerr);
            return C_OK;
        }
        // ....
    }
}

Redis支持8种不同策略来选择要删除的key：

1. noeviction： 不淘汰任何key，但是内存满时不允许写入新数据，默认就是这种策略。
2. volatile-ttl： 对设置了TTL的key，比较key的剩余TTL值，TTL越小越先被淘汰
3. allkeys-random：对全体key ，随机进行淘汰。也就是直接从db->dict中随机挑选
4. volatile-random：对设置了TTL的key ，随机进行淘汰。也就是从db->expires中随机挑选。
5. allkeys-lru： 对全体key，基于LRU算法进行淘汰
6. volatile-lru： 对设置了TTL的key，基于LRU算法进行淘汰
7. allkeys-lfu： 对全体key，基于LFU算法进行淘汰
8. volatile-lfu： 对设置了TTL的key，基于LFI算法进行淘汰

比较容易混淆的有两个：

• LRU（Least Recently Used），最少最近使用。用当前时间减去最后一次访问时间，这个值越大则淘汰优先级越高。
• LFU（Least Frequently Used），最少频率使用。会统计每个key的访问频率，值越小淘汰优先级越高。

typedef struct redisObject {
    unsigned type:4;        // 对象类型
    unsigned encoding:4;    // 编码方式
    unsigned lru:LRU_BITS;  // LRU：以秒为单位记录最近一次访问时间，长度24bit
              // LFU：高16位以分钟为单位记录最近一次访问时间，低8位记录逻辑访问次数
    int refcount;           // 引用计数，计数为0则可以回收
    void *ptr;              // 数据指针，指向真实数据
} robj;

LFU的访问次数之所以叫做逻辑访问次数，是因为并不是每次key被访问都计数，而是通过运算：

1. 生成0~1之间的随机数R
2. 计算 (旧次数 * lfu_log_factor + 1)，记录为P
3. 如果 R < P ，则计数器 + 1，且最大不超过255
4. 访问次数会随时间衰减，距离上一次访问时间每隔 lfu_decay_time 分钟，计数器 - 1

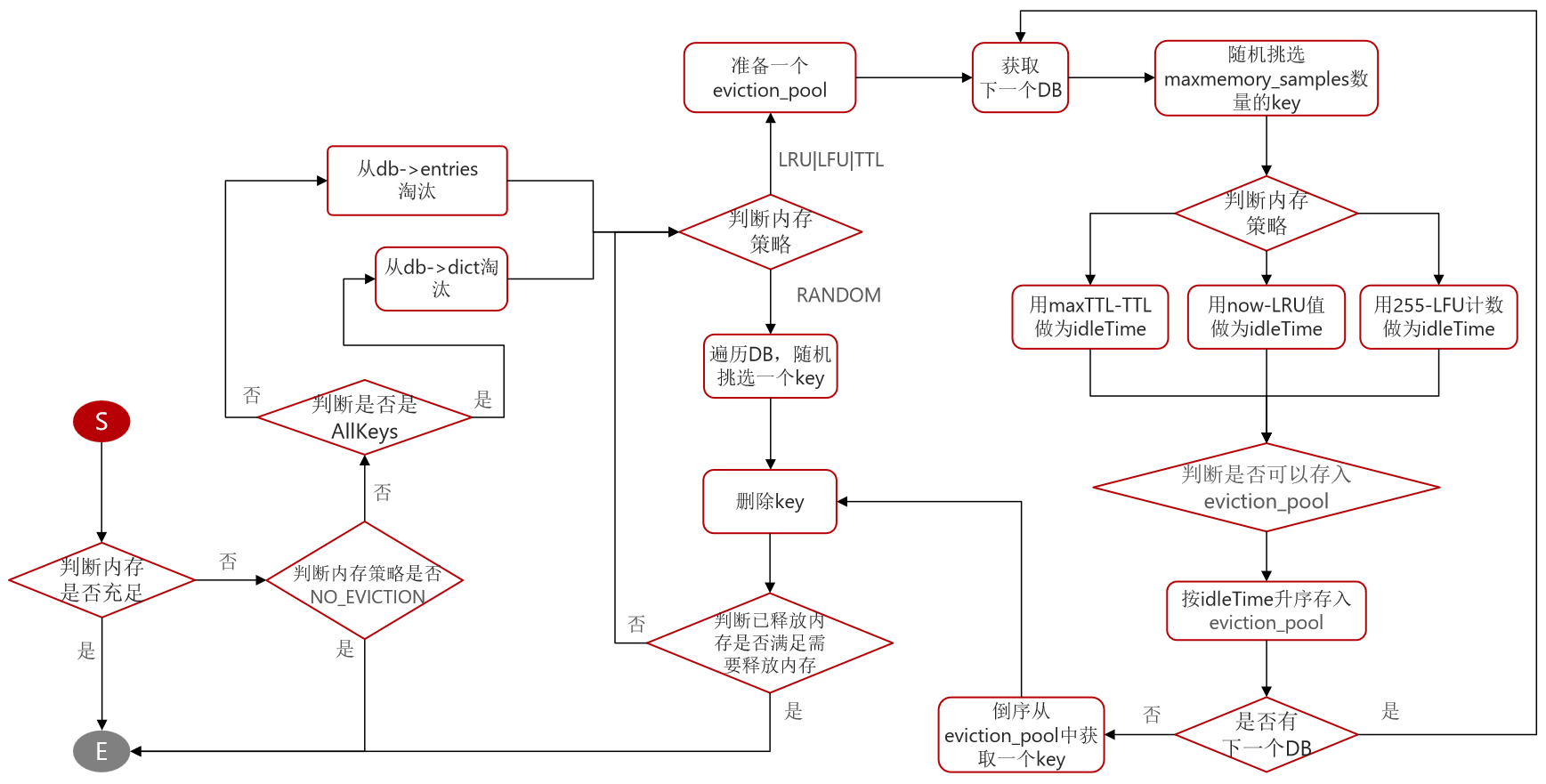

内存不足回收逻辑

# Memory

# 已使用内存
used_memory:2600040
used_memory_human:2.48M

# 以系统角度返回Redis内存使用量
used_memory_rss:3350528
used_memory_rss_human:3.20M

# 已使用内存峰值
used_memory_peak:2657512
used_memory_peak_human:2.53M
used_memory_peak_perc:97.84%
used_memory_overhead:2491632
used_memory_startup:1408824
used_memory_dataset:108408
used_memory_dataset_perc:9.10%
allocator_allocated:2567200
allocator_active:3317760
allocator_resident:3317760

# 总系统内存
total_system_memory:1907679232
total_system_memory_human:1.78G


used_memory_lua:32768
used_memory_lua_human:32.00K
used_memory_scripts:0
used_memory_scripts_human:0B
number_of_cached_scripts:0

# 最大使用内存
# 通过maxmemory来设置内存使用上限，也就是限制used_memory中各项内存大小的总和，由于存在内存碎片，Redis在系统中实际使用的内存要大于maxmemory
maxmemory:0
maxmemory_human:0B

# 最大内存策略，内存达到最大使用量maxmemory时执行的内存回收策略
maxmemory_policy:noeviction
allocator_frag_ratio:1.29
allocator_frag_bytes:750560
allocator_rss_ratio:1.00
allocator_rss_bytes:0
rss_overhead_ratio:1.01
rss_overhead_bytes:32768

# 内存分片率
mem_fragmentation_ratio:1.31
mem_fragmentation_bytes:783328
mem_not_counted_for_evict:20
mem_replication_backlog:1048584
mem_clients_slaves:0
mem_clients_normal:34096
mem_aof_buffer:24

# 内存分配器
mem_allocator:libc
active_defrag_running:0
lazyfree_pending_objects:0
lazyfreed_objects:0

内存碎片

内存碎片

内存碎片率通过mem_fragmentation_ratio = used_memory_rss / used_memory计算获得

为何会有碎片问题产生？

• Redis内部有自己的内存管理器，为了提高内存使用的效率，来对内存的申请和释放进行管理。
• Redis中的值删除的时候，并没有把内存直接释放，交还给操作系统，而是交给了Redis内部有内存管理器。
• Redis中申请内存的时候，也是先看自己的内存管理器中是否有足够的内存可用。
• Redis的这种机制，提高了内存的使用率，但是会使Redis中有部分自己没在用，却不释放的内存，导致了内存碎片的发生。

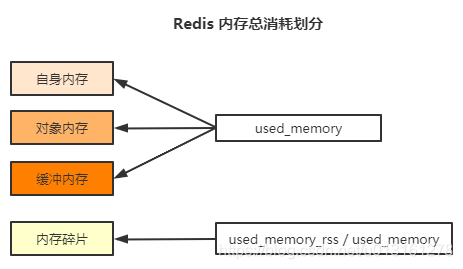

内存构成

Redis的内存主要由自身内存、对象内存、缓冲内存、内存碎片几部分构成。

• 自身内存 自身进程内存占用很小，可以忽略不计
• 对象内存
  对象内存是Redis中内存消耗的主要部分，所有用户数据都存储在对象内存中，Redis支持字符串、列表、哈希、集合、有序集合五种数据类型，不同数据类型又由不同的数据结构提供底层实现的
• 缓冲内存
  缓冲缓存主要包括客户端缓冲、复制积压缓冲区、AOF缓冲区
• 内存碎片
  Redis中默认的内存分配器是jemalloc，其他内存分配器还有glibc、tcmalloc。
  内存管理器一般会以块形式对内存进行管理和空间分配。首先按照不同的大小范围进行范围内块大小的定义，根据实际对象的大小来进行内存空间的分配

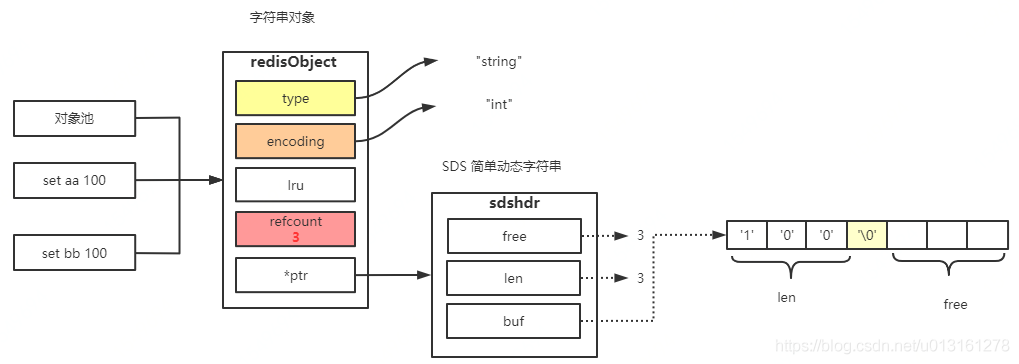

共享对象池

共享对象池是指Redis内部维护[0-9999]的整数对象池。
创建大量的整数类型redisObject存在内存开销，每个redisObject内部结构至少占16字节，甚至超过了整数自身空间消耗。所以Redis内存维护一个[0-9999]的整数对象 池，用于节约内存。除了整数值对象，其他类型如list、hash、set、zset内部元素也可以使用整数对象池。因此开发中在满足需求的前提下，尽量使用整数对象以节省内存。整数对象池在Redis中通过变量REDIS_SHARED_INTEGERS定义，不能通过配置修改

共享对象池失效的场景：

• 当设置maxmemory并启用 LRU相关淘汰策略如：volatile-lru，allkeys-lru时，Redis禁止使用共享对象池
• 对于ziplist编码的值对象，即使内部数据为整数也无法使用共享对象池，因为ziplist使用压缩且内存连续的结构，对象共享判断成本过高
